太陽光伏常識（光伏電站的投次需要6－8年才能回收，電站使用長達30年以上，光伏電纜在戶外風吹雨淋，經歷酷暑嚴寒，因此保持電纜質量的可靠性尤其重要，如果你有時間，請仔細閱讀以下技術文件。并歡迎您對有關技術提問。

太陽能技術將成為未來的綠色能源技術之一，太陽能或光伏（PV）在中國應用日漸廣泛,除政府支持的光伏發電廠發展迅速之外，私人投資者也正積極建廠，計劃投產在全球銷售的太陽能組件。但就目前而言，許多國家仍處于學習階段。毫無疑問，為了獲取****利潤，業內企業，都需要向那些已在太陽能應用方面具有多年經驗的國家和公司學習。

　　建造經濟高效的盈利性的光伏發電廠，代表了所有太陽能制造商*重要的目標和核心競爭力。事實上，盈利能力不僅僅取決于太陽能組件自身的效率或高性能，也離不開一系列表面看來與組件無直接關系的部件。但所有這些部件（如電纜、連接器、接線盒）應依據招標人的長期投資目標進行選擇。所選部件的高質量可以避免因高昂的維修和維護費用而導致太陽能系統無法盈利。

　　例如，人們通常不會將連接光伏組件和逆變器的布線系統視為關鍵部件,但是，如果未能采用太陽能應用的專用電纜，將會影響到整個系統的使用壽命。

　　實際上，太陽能系統常常會在惡劣環境條件下使用，如高溫和紫外線輻射。在歐洲，晴天時將導致太陽能系統的現場溫度高達100°C。目前，我們可采用的各種材料有PVC、橡膠、TPE和高質量交叉鏈接材料，但遺憾的是，額定溫度為90°C的橡膠電纜，還有即便是額定溫度為70°C的PVC電纜也常常在戶外使用，顯然，這將大大影響系統的使用壽命。

就光伏應用而言，戶外使用的材料應根據紫外線、臭氧、劇烈溫度變化和化學侵蝕情況而定。在該種環境應力下使用低檔材料，將導致電纜護套易碎，甚至會分解電纜絕緣層。所有這些情況都會直接增加電纜系統損失，同時發生電纜短路的風險也會增大，從中長期看，發生火災或人員傷害的可能性也更高。

　光伏電纜是一種電子束交叉鏈接電纜，額定溫度為120°C，在所屬設備中可抵御惡劣氣候環境和經受機械沖擊。根據國際標準，太陽能電纜，在戶外環境下，其使用壽命是橡膠電纜的8倍，是PVC電纜的32倍。這些電纜和部件不僅具有****的耐風雨性、耐紫外線和臭氧侵蝕性，而且能承受更大范圍的的溫度變化（例如：從–40°C至90）。

光伏電纜的重要技術參數

4.4

電纜載流量的要求

環境溫度：60℃，導體*高工作溫度：120℃

偏離環境溫度是載流量的換算因子(依據IEC 60364-5-52)

●耐UV(紫外線)老化試驗(成品電纜)

試驗方法：HD 605/A1或UL1581

總試驗時間：720h

一個周期內：灑水18min，氙燈干燥102min

箱體測試溫度：63℃

箱體濕度：65％

疝燈條件：波長300－400nm條件下的*小功率為(60±2)W/m²

緊接著進行室溫條件下的8彎曲試驗

要求：電纜表面無裂縫

●耐臭氧試驗(成品電纜)

試驗方法：EN 50396或IEC60245

彎曲試樣所用試棒直徑為線芯直徑的(2±0,1)倍

試驗箱溫度（40±2）℃，

試驗箱濕度（55±5）％

臭氧濃度（200±50）×10-6％，

空氣流量：0.2-0.5倍試驗箱容積/min

樣品放置試驗箱時間：72h

要求：電纜表面無開裂

●壽命特性試驗

要求：絕緣和護套材料的溫度指數為120℃

壽命：25年

可以用二種方法進行評定

EN 50305：防火鐵路電纜-試驗方法(卷繞電壓法)

IEC 60216-2：電氣絕緣耐熱特性的確定

建議采用IEC60216-2的方法進行熱壽命評定。

在求取溫度指數時，為了獲得失效時間與熱力學(****)溫度倒數之間的阿累尼烏斯關系，試樣應該在分布范圍足夠寬的(不少于3個，****是4個)老化溫度下進行老化試驗。

老化溫度選取原則：

a)在求溫度指數時,****老化溫度應使測得的平均失效時間不低于5000h的溫度。求溫度指數時，耐熱線的外推不應超過25℃。

b)*高老化溫度應是使測得的平均失效時間不小于100h的溫度。

c)如果預計在整個老化范圍內老化機理相同，則各相鄰老化溫度之間的溫度差值應取等值，通常取20℃。

根據該產品使用材料的特性，我們建議選擇3個溫度點進行熱壽命評定。

145℃、165℃、185℃

二、光伏電規格參數

導體:鍍錫銅絞線

絕緣:低煙無鹵聚烯烴

護套:低煙無鹵聚烯烴

特性

Characteristics

額定溫度：-40~﹢90℃

額定電壓：DC:1/1.8kvAC U。/U:0.6/1kv

額定電流：33~57A

耐氣候性：耐陽光照射

阻燃:單根垂直燃燒(IEC60332-1)

聲明：由我司生產的所有規格的光伏電纜，其外徑平均值的上限值應由客戶與本司協商而定，上述外徑值僅為參考。

Declaration: Hereon we confirm that the upper limit of mean overall diameter for all the specification of cables for photovoltaic-systems ,which are manufactured by our company, shall be established by agreement between purchaser and us.

光伏電纜，包括由導體以及導體外的絕緣層構成的線芯，在線芯外擠包有聚烯烴外護套層；所述絕緣層為聚烯烴絕緣層。光伏電纜結構簡單，其使用的低煙無鹵阻燃聚烯烴絕緣材料和護套材料具有極好的耐熱、耐寒、耐油、耐紫外線、耐臭氧和耐候性，可在惡劣的環境條件下及特殊使用場合下使用。
   光伏電纜與普通電纜區別：光伏電纜時暴露在陽光之下，太陽能系統常常會在惡劣環境條件下使用,如高溫和紫外線輻射。在歐洲，晴天時將導致太陽能系統的現場溫度高達100°C。目前，我們可采用的各種材料有PVC、橡膠、TPE和高質量交叉鏈接材料，但遺憾的是，額定溫度為90°C的橡膠電纜，還有即便是額定溫度為70°C的PVC電纜也常常在戶外使用，顯然，這將大大影響系統的使用壽命。 抗機械載荷。實際上，在安裝和維護期間，電纜可在屋頂結構的銳邊上布線，同時電纜須承受壓力、彎折、張力、交叉拉伸載荷及強力沖擊。如果電纜護套強度不夠，則電纜絕緣層將會受到嚴重損壞，從而影響整個電纜的使用壽命，或者導致短路、火災和人員傷害危險等問題的出現。經輻射交叉鏈接的材料，具備較高的機械強度，交叉鏈接工藝改變了聚合物的化學結構，可熔性熱塑材料轉換為非可熔性彈性體材料，交叉鏈接輻射顯著改善了電纜絕緣材料的熱學特性、機械特性和化學特性，

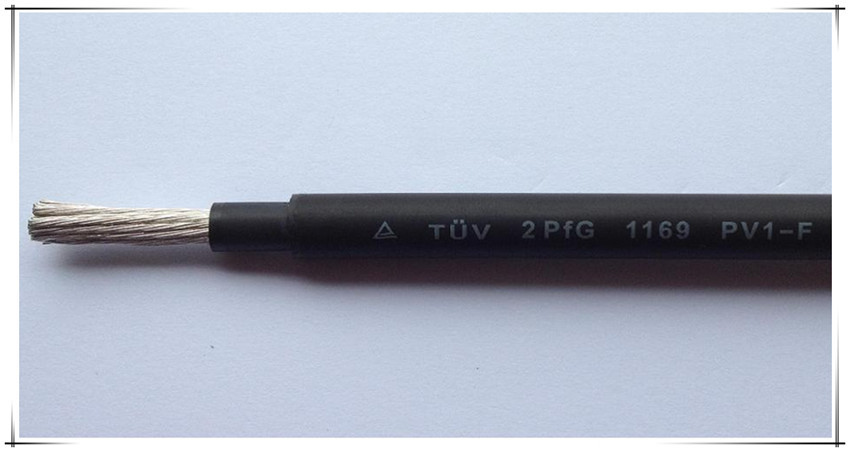

光伏設備用無鹵PV1-F電纜太陽能光伏發電設備用無鹵電纜，是根據光伏發電設備所處的特殊環境條件設計的，主要適用于直流電壓端，發電設備的引出鏈接和組件間匯流連接，*高電壓DC1.8kV的光伏發電設備系統。：2 Pfg 1169/08.2007產品規格：1.5mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2

推薦PV1-F光伏電纜PV1-F1*4mm2電纜

廣泛應用于室內外太陽能裝置設備電氣安裝用線。

特性：低煙無鹵、優良的耐寒、耐紫外線、耐臭氧和耐氣候性。阻燃、耐切痕、耐穿透。

線纜保護級別Ⅱ級。

環境溫度：-40℃～+90℃；導體*高溫度：120℃（允許5s內短路溫度200℃）；

額定電壓：AC0.6/1kV  DC1.8kV

設計壽命：25年

推薦PV1-F光伏電纜PV1-F1*4mm2電纜
  結構

導體：IEC60228 5類絞合鍍錫銅線      2.5、4、 6、1016mm2        PV1-F

18、16、14、12、10、8、6、4、2mm2   PV wire

絕緣：交聯低煙無鹵阻燃聚烯烴雙層絕緣    厚度﹥0.5mm，并符合客戶給定的限值。

護套：交聯低煙無鹵阻燃聚烯烴    厚度﹥0.5mm

采用150℃無鹵阻燃光伏電纜輻照絕緣料（因為*高溫度為120℃，必須高于它），是以無鹵無毒改性聚烯烴樹脂為主要原料，加入無鹵無毒阻燃劑、熱穩定劑、消煙劑、防霉劑等助劑，不含鹵素（歐洲特別強調）、重金屬、磷元素。且符合ROHS，浸水后絕緣電阻變化小。
